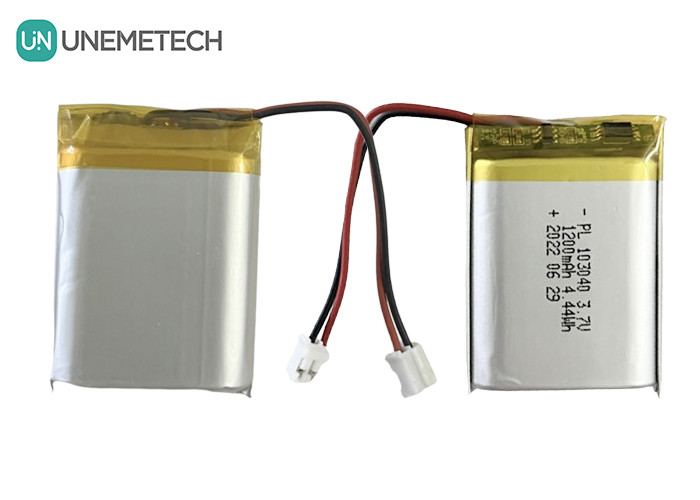

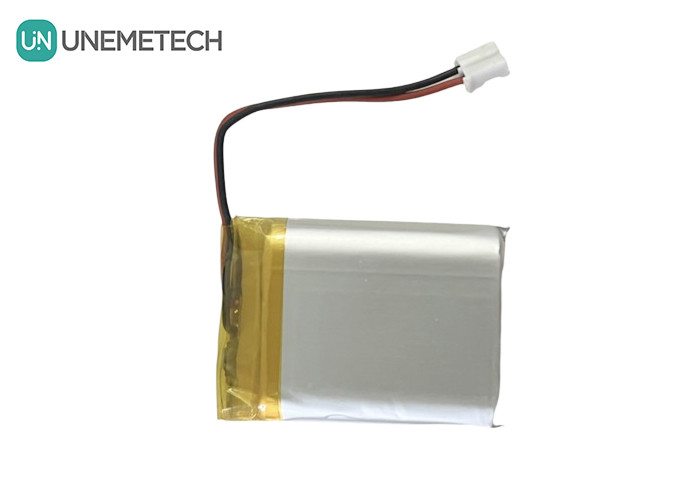

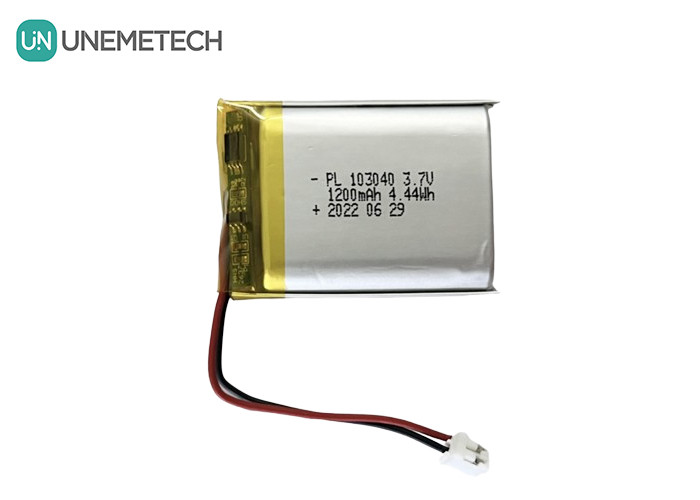

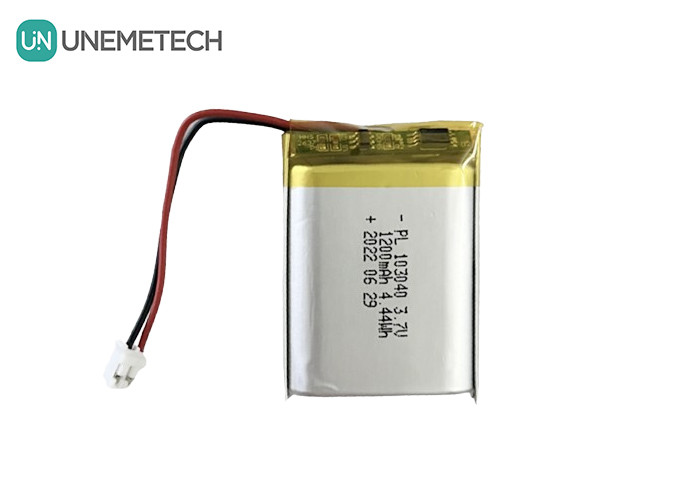

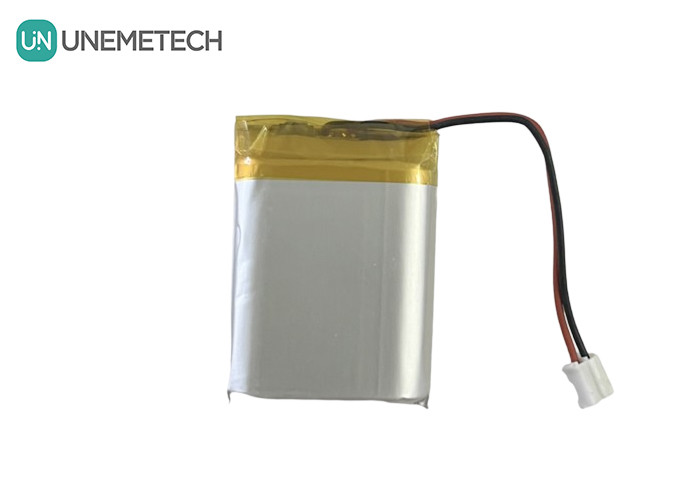

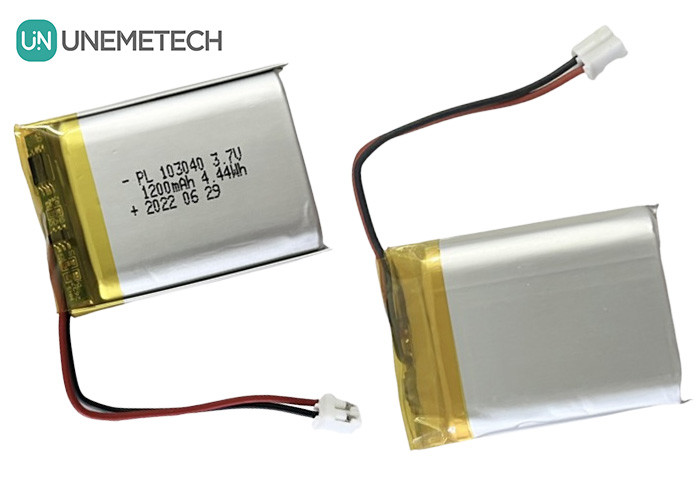

シルバー充電可能なリオンポリマーバッテリー 103040 1200mAh 3.7V リポバッテリー UN38.3 と IEC62133
リオンポリマー電池の特性
私たちは,あなたの要求に応じてリチウムポリマー電池セルとパックのすべての種類を設計することができます
長サイクル寿命 500倍以上
良質で安定した能力です
103040 リポ電池の図
|
ポイント |
記述 |
サイズ |
|
| A について |
セルタブの長さ |
7±2mm | |
| B について |
セルタブピッチ |
13±2mm | |
| C について |
セルタブの幅 |
3±0.2mm | |
| D |
セルトップ密封剤の長さ |
4 ± 0.3 mm | |
|
T |
細胞厚さ最大 |
初期 |
10mm |
| 300 サイクル後の寿命 | 10.8mm | ||
| W |
セル幅最大 |
30mm | |
| H |
セルの高さ最高 |
40.5mm | |
103040 リポ電池の基本性能
| 違う 違う |
ポイント |
仕様 |
注記 |
| 1 |
定額容量 |
1200mAh |
0.2C放出 |
| 2 |
総容量 |
1230mAh |
0.2C放出 |
| 3 |
最低容量 |
1200mAh |
0.2C放出 |
| 4 |
細胞重量 |
≈ 21g | |
| 5 | 細胞の初期阻力 | ≤ 80mΩ |
3.7V AC 1KHz 測定 |
| 6 |
標準電圧 |
3.7V | |
| 7 |
初期電圧 |
≥3.8V | |
| 8 | 限られた充電電圧 | 4.2V |
DC電荷からCV電荷への電圧 |
| 9 | 標準充電方法 | 0.2C DC電流を 4.2Vに充電し,その後,電流が0.01Cに低下するまでCV電流を充電します | |
| 10 |
切断電圧 |
2.75V |
放電が終了した時の負荷電圧 |
| 11 | 標準充電電流 | 240mA (0.2C) |
DC電荷を4.2Vに,その後CV電荷を電流が0.01C未満に低下するまで
|
| 12 | 標準充電時間 | 6~7時間 | |
| 13 | 急速充電電流 | 600 mA (0.5C) | |
| 14 | 急速 な 充電 時間 | およそ3時間 | |
| 15 | 標準放出電流 | 240mA (0.2C) |
DC放電が2.75Vまで
|
| 16 | マックス 放電電 | 1200 mA (1C) | |
| 17 | 動作温度範囲 | 充電: 10°C 45°C 放電: -20°C 60°C | |
| 18 | 動作湿度範囲 | ≤ 90%RH | |
103040 Lipo バッテリーパックの図
|
ポイント |
記述 |
サイズ |
|
|
T |
バッテリーパック 最大厚さ |
初期 |
10mm |
| 300 サイクル後の寿命 | 10.8mm | ||
| W |
バッテリーパック 最大幅 |
30mm | |
| H |
バッテリーパック 最大高さ |
42.5mm | |
| A について |
ワイヤ長さ |
60±3mm | |
|
パックインペデンス |
≤ 180mΩ | ||
103040 リポ電池のパッケージリスト
| 違う 違う | ポイント | 量 | 材料 | 仕様 |
| 1 | UNM103040 | 1 | リチウムイオンポリマーセル | 1200mAh |
| 2 | PCB | 1 | ガラス繊維ポリマー複合回路板 | RoHS を通過する |
| 3 | ワイヤー | 2 | ポリエチレンと銅 | UL1007 26WG |
| 4 | コネクタ | 1 | PH2.0-2 | |
| 5 | PVC | / | / | / |
103040 リポ電池の電気特性
| 違う 違う |
ポイント |
ミニ |
タイプ |
マックス |
ユニット |
| 1 | 超充電保護電圧 | 4.230 | 4.280 | 4.330 | V |
| 2 |
超充電の放電電電圧 |
4.050 | 4.100 | 4.150 | V |
| 3 | 過剰充電保護 遅延時間 | / | 80 | 200 | ms |
| 4 | 過剰放電防止電圧 | 2.300 | 2.400 | 2.500 | V |
| 5 | 過剰放電の放出電圧 | 2.900 | 3.000 | 3.100 | V |
| 6 | 過剰放出防止の遅延時間 | / | / | 60 | ms |
| 7 | 超電流保護 | 2.5 | 3.2 | 4.5 | A について |
| 8 |
内面 の 抵抗 |
/ | / | 65 | mΩ |
| 9 |
静電の操作 |
1.0 | / | 6.0 | μA |
| 10 | 電源消耗 (電源停止) | / | / | 0.5 | μA |
| 11 |
短回路保護 |
入手可能 |
|||
| 12 | 短回路保護の遅延時間 | / | / | 600 | μs |
103040 リポ電池のPCB部品リスト
リオンポリマー電池の適用
わたしたち の 利点
◆ 10 年以上のリポリマー電池製造と輸出経験
◆ 専門 的 な 研究 開発 チーム の 支援
◆ 優れた 品質,先進 的 な 設備,競争 的 な 価格
◆ 良質 な パッケージ,安価 な 貨物 運送,迅速 な 配送,最高の 販売 後 の サービス
◆OEM / ODM は歓迎されています.私たちは顧客の要求を満たすために異なるサイズをカスタマイズすることができます.
◆ 人 の 行動充電と放電の長寿サイクル
***より詳細な情報と無料サンプルを入手するには,ご連絡ください***
